- Amcan prawf:
- Mae'r prawf hwn hefyd yn cael ei ystyried yn un o'r prif brofion a'i bwrpas yw
i brofi:
• Cymhareb newidydd foltedd.
• Polaredd trawsnewidyddion foltedd.
• Gwrthiant dirwyn y trawsnewidydd foltedd.
• Prawf Megger (inswleiddio).
- Offer angenrheidiol:
• Dadansoddwr FA-205B CT PT
• Aml-fesurydd (Fluke).
- Archwiliad mecanyddol ac archwiliad gweledol:
• Gwiriwch dyndra'r cysylltiad.
• Gwiriwch ferrules.
- Cysylltiad prawf trawsnewidydd foltedd

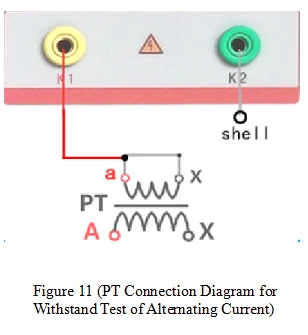

Mae'r modd cysylltu fel y dangosir yn Ffigur 11 (PT), cylched byr yr ochr eilaidd 'a' ac 'x' ac yn eu cysylltu â therfynell allbwn foltedd y profwrK2, tra bod terfynell allbwn foltedd arall y profwrK1 wedi'i gysylltu â chragen y trawsnewidydd.
symud y rheolydd iPrawfcynyddu'r foltedd a'i gynnal am 60au. Os bydd y ffenomen flashover yn digwydd yn y prawf, yna bernir bod inswleiddio eilaidd CT yn erbyn y ddaear yn ddiamod. Os yw'r cerrynt gollyngiadau yn rhy uchel, bydd yr offer yn dychwelyd yn awtomatig i sero i'w amddiffyn.
